Techniek: PID REX-C100

Wat heb je nodig:

  • RKC REX-C100 controller met relais uitgang model:REX-C100FK02-M*AN
  • radial fan/ventilator 50mm (klein model)
  • 12Volts adapter (230VAC naar 12VDC)

verder nog nodig:

  • behuizing naar keuze
  • wat kabels 2 aderig
  • netsnoer 230VAC (blauw/bruin)
  • iets van een mof of adapter of ductape om de fan op de luchtinlaat van de UDS/Q aan te sluiten
  • eventueel connectoren male/female om thermocouple en fan los te kunnen koppelen
  • een extra contrastekker om de 12V adapter samen met de controller aan te kunnen sluiten op 1 230VAC hoofdvoeding
  • tape en/of hotmelt om de 230V aansluitingen te isoleren

Hoe te bouwen:

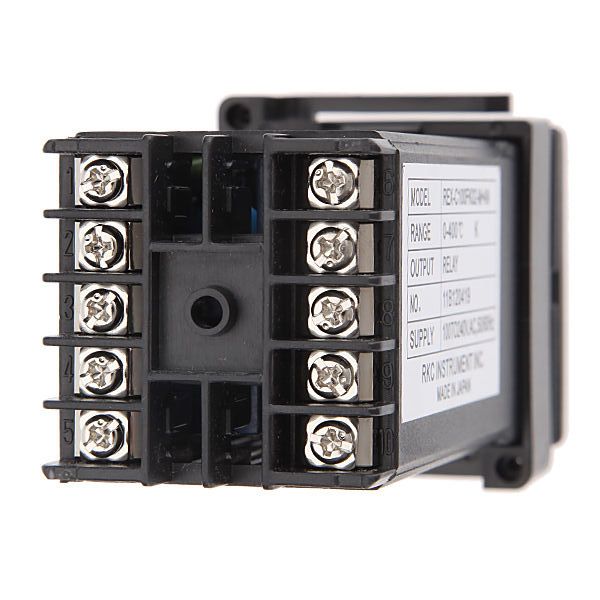

op 1 de bruine draad van de 230VAC
op 2 de blauwe van de 230VAC

isoleer de 230V aansluitingen met tape of hotmelt.

op 10 de thermocouple met rode klem
op 9 de thermocouple met blauwe klem

op 3 de +12V van de voeding (12V)
op 4 de rode draad van de ventilator

en de 0 van de voeding(12V) rechtstreeks naar de zwarte draad van de ventilator

tip: bij het strippen van de draad de losse koperdraadjes rechtsom in elkaar twisten, daarna links onder het schroefje steken en goed vast draaien.

LET OP MET DE 230V AANSLUITINGEN!!!!

Power up:

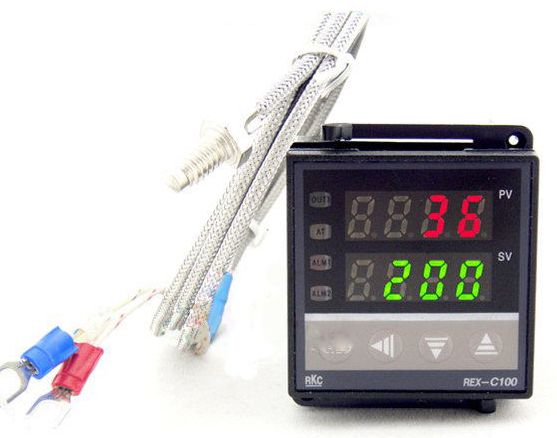

na een powerup moet de huidge temperatuur zichtbaar zijn in het bovenste display (PV) en de set-temperatuur in het onderste display (SV)

wijkt de temperatuur heel erg af dan is waarschijnlijk de thermocouple niet juist aangesloten

zodra je de thermocouple punt met je hand verwarmd moet de temperatuur stijgen.

Settings:
SET knop ingedrukt houden totdat settingsmenu begint te knipperen

settings doorlopen en daar waar nodig goed instellen

Basis instellingen:

AL1 120
AL2 0
ARU 0
p 19
i 595
d 148
Ar 58
r 5
oH
SC 2
LCK 0

controller gaat automatisch terug naar werkmodus

temperatuur instellen:

SET knop indrukken en temperatuur instellen met UP en DOWN toetsen.

controller gaat automatisch terug naar werkmodus

mocht er een grote afwijking zitten in de weergegeven gemeten temperatuur (van de Thermocouple) en de echte temperatuur dan kun je die tweaken met de SC settings.
